干渉チェック

建築における干渉チェックは、構造・設備（空調、機械、電気等）で設計上、衝突しないかをチェックすることを干渉チェックと言います。

2D設計では、リアルに干渉状態を認識できない場合もあり、時間のかかる作業のひとつでもあり、実際、施工時に発見されると手戻りが発生し、設計変更等の影響が発生する要因のひとつにもなります。 基本的には、設計段階で干渉チェックを実施することがプロジェクト進行上、必要なポイントとなっています。

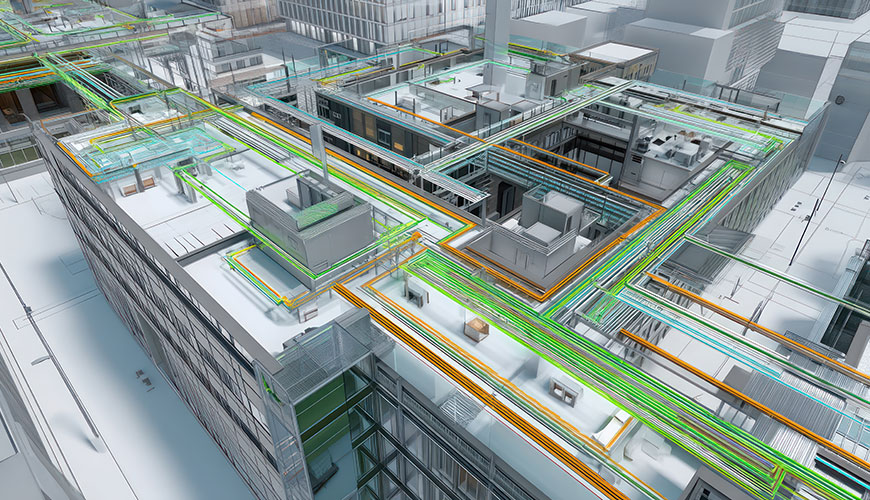

BIMによる干渉チェック

2D設計で設計業務が行われている場合、この干渉チェックを平行してBIMモデルを作成し、部材間、部材と設備間の干渉チェックを容易に行うことができます。

BIMモデルアウトソーシング

ここで弊社では、設計進捗に合わせてBIMモデルを作成することが可能となります。設計はこれまで通り2D設計で図面を作成してもらいこの2D図面を共有いただけると速やかにBIMモデルを作成して干渉チェックを実施することが可能となります。

平行して作成するBIMモデルについては、構造・各設備データについて建物全体を作成することも可能ですし、干渉チェックが必要な範囲のみをBIMモデル作成することも可能となります。

干渉の確認

干渉部分については、BIMソフト上で確認することができますが、フリーであれば、Autodesk　vierwer、Archicaddeあれば、参照だけであれば、デモモードで利用することも可能です。また、Graphisoftのsolibriでも確認することができます。

なお、弊社では、Easy BIMサービスもあり、作成されたBIMモデルをブラウザで確認できるサービスもあります。 お気軽にお問合せください。
